涂鴉智能( TUYA)是全球化IoT開發平臺，基于全球公有云，實現智慧場景和智能設備的互聯互通。涵蓋智能硬件開發工具、全球公有云、智慧商業平臺開發三方面，這幾年市場占有率越來越高，下面介紹這款涂鴉2.5寸小球的組裝方法及材料清單

　　組裝步驟：

　　一、后蓋加工

　　1、喇叭打硅膠固定，喇叭在邊緣打一整圏硅膠，不能有縫隙，否則會漏水。

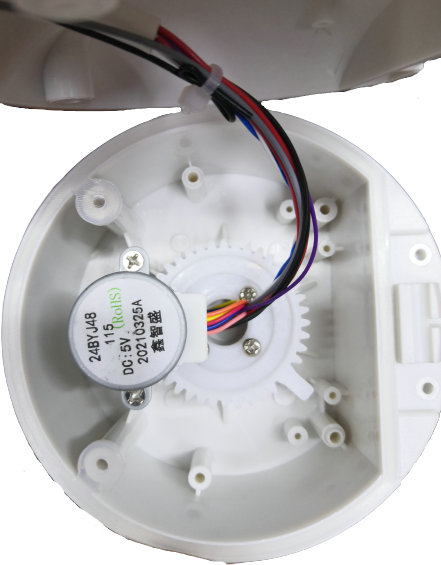

　　2、安裝垂直電機，用2顆PM2.5*5把電機鎖在球機后蓋，再把后蓋卡到支架，把電機卡扣卡好后，用2顆KA3*8的螺絲螺絲鎖死，再把電機主軸上用1顆PM2*5螺絲鎖緊，打好螺絲膠，另一側固定卡扣，把卡扣卡好后，用2顆KA3*8的螺絲鎖死。注意卡扣方向，否則上下轉動有問題。

　　二、前蓋加工

　　1、把TF卡口的防不硅膠片插入固定

　　2、咪頭打硅膠固定，把咪頭尾部全部打滿硅膠就可以。

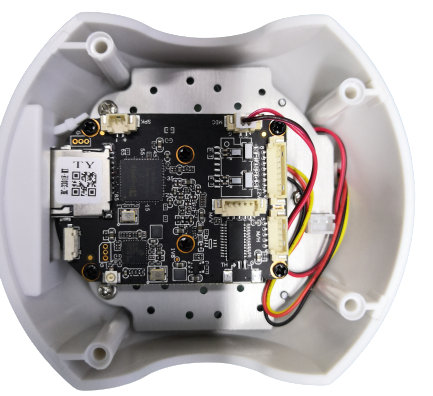

　　3、把IR-CUT用2顆PM2*3.5螺絲鎖在主板上，再把鏡頭鈕在IR-CUT上，插好IR-CUT連接線，調好鏡頭后用UV膠固定。

　　4、把燈板與主板用4個M2*10的銅柱鎖在一起，主板與燈板用8顆PM2*5的螺絲，把燈板的控制信號線與主板的控制接口插好。

　　5、把燈板的透鏡卡在燈板上。

　　6、清潔前蓋玻璃，把燈板用3顆PA3*6鎖在前蓋上。

　　三、上蓋加工

　　1、把兩根5DB天線卡在支架上(一根真，一根假)，同時穿好網絡尾線，用扎帶扎好。

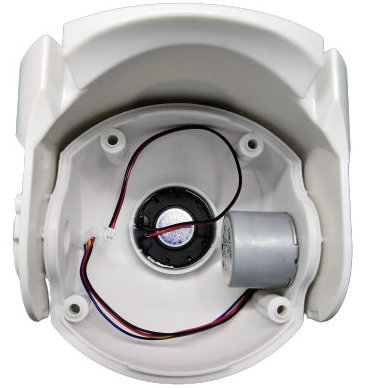

　　2、水平電梯主軸裝好塑膠齒輪，用1顆PM2*5帶彈簧墊片螺絲鎖死，打上螺絲膠，然后把電機用2顆KA3*8的螺絲鎖在上蓋。

　　四、組裝

　　1、把天線、尾線、水平電機連接線穿過水平轉動齒輪中間，連接線在上部要留出1cm線長，把水平齒輪用3顆PA3*12的螺絲把下體支架鎖死，注意水平轉動齒輪卡扣方向，并在水平齒輪打上阻尼油，否則水平轉動有問題。

　　2、把下體支架外部裝飾架扣在上蓋上。

　　3、把尾線的網口，燈板電源插好，水平電機，垂直電機連接線插好，天線端子插好，然后端子打紅膠固定，整理好各種連接線，用扎帶扎好，綁好干燥劑。

　　4、裝好前后蓋防水圈，把前后蓋用4顆PA3*12螺絲鎖死。

　　5、上蓋與支架部分裝好防水圈，在前部用2顆KA3*8的螺絲鎖死，后部用2顆PA3*12螺絲鎖死。

　　6、把支架海綿墊裝好。組裝完成。

　　五、測試

　　1、接通DC12V電源，插好網線。

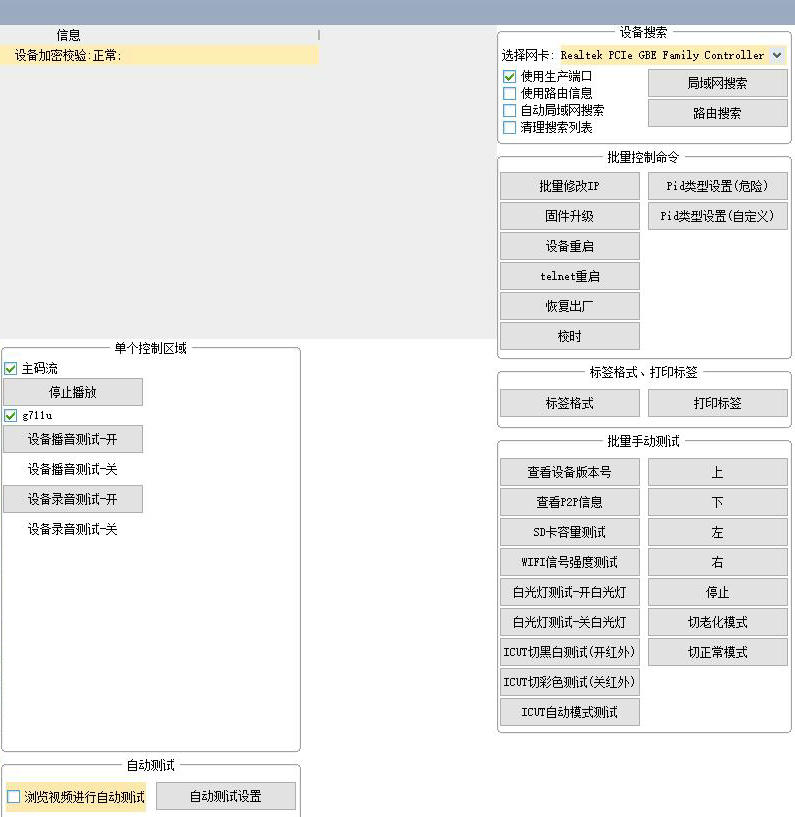

　　2、打開產測工具，進行參數設置。

　　3、用產測工具進行設備測試。

　　4、老化測試。

　　5、手機用APP連接測試。

　　6、設備恢復出廠值。

　　材料清單及描述規格用量(材料價格與廠家暫時保密)


主材
部件名稱	描述	廠家	價格
外殼套件	主體外殼，支架，上蓋前后蓋及塑膠配件齒輪等
模組	T31小黃人模組3MP
電機套件	5V垂直水平電機一套
5DB天線	線長340mm，真假各一根
咪頭	—33DB全指向防水線長120mm
喇叭	8歐2W直徑30mm防水喇叭
鏡頭	3MP 2.8mm M12小鏡頭
IR-CUT	正序塑鋼小IR-CUT
雙光燈板	硬光敏高電平，四顆白光四顆紅外
紅外控制信號線	3P-5P 1.25線長110mm
網絡尾線	9芯網絡尾線，配8P1.25端子，2P2.0端子
支架海綿
包裝彩盒
螺絲銅柱
KA3*8螺絲	8顆
PA3*12螺絲	5顆
PA3*6螺絲	3顆
PM2*3.5螺絲	2顆
PM2*5螺絲	8顆
PM2.5*5螺絲	2顆
PM2*5螺絲	1顆，帶彈簧墊片
KM2*5	1顆
M2*10銅柱	4顆
螺絲包	PA3*16帶膠塞4顆
輔材
螺絲膠
紅膠
硅膠
扎帶
干燥劑
