監控供電除了電源線就是供電方式的選擇，需要根據實際項目來定，本期我們就來看下安防監控系統的供電模式，主要包括三種供電模式：

　　一、獨立供電模式

　　二、集中供電模式

　　三、POE供電模式(4種POE供電方式)

　　網絡攝像機電源的配置，最忌諱什么?網絡攝像機電源的選擇還需要注意什么問題?攝像機安裝時注意事項!

　　一、獨立供電模式

　　獨立供電的好處

　　獨立供電是指在每個攝像機前端安裝獨立的安防監控電源，此安防監控電源只為一個攝像機提供電力供應。

　　獨立供電原理圖如下：

　　1、 檢修簡單，更換電源簡易

　　因?yàn)槊總€(gè)攝像機都有獨立的安防監控電源，在攝像機出 現故障的時候，可以迅速就出現故障的攝像機進行故障排查。若檢查出因安防監控電源引起的故障，僅需對單個故障電源進行修理貨更換。

　　2、 避免出現監控系統癱瘓現象

　　集中供電模式下的供電系統一旦出現問題，且沒有采 用UPS，將會導致整個監控系統無法正常工作，陷入癱瘓狀態。而在獨立供電模式下，因安防監控電源的故障，而導致單個或數個攝像機無法工作，避免出現監控系統癱瘓現象。

　　獨立供電的不足

　　1、成本過高

　　多個獨立安防監控電源的成本之和，一般要比同等功率輸出的集中電源要高。此成本，不將線纜成本計算在內。

　　2、遭遇外力破壞的幾率更高

　　因?yàn)楠?dú)立安防監控電源往往與攝像機距離較近，若是在室外條件下，更容易遭受日曬雨淋、雷擊等外力破壞因素的影響。因此選擇戶外專用的獨立安防監控電源，尤其要注重該獨立安防監控電源的防護性能。

　　二、集中供電模式

　　在220V電源處接12V集中電源一個，再用2*1.0紅黑電源線分別接給攝像頭，12V供電距離不可超過100米。在接個單個電源線接頭，再把單個電源線接頭和監控?cái)z像頭電源接頭相連接即可。集中供電方式是指在監控室或某個中間點采用12V開關電源向前端負載集中供電。與獨立供電模式相比，最大的差別在于一個電源可以為多個攝像機提供電力供應。

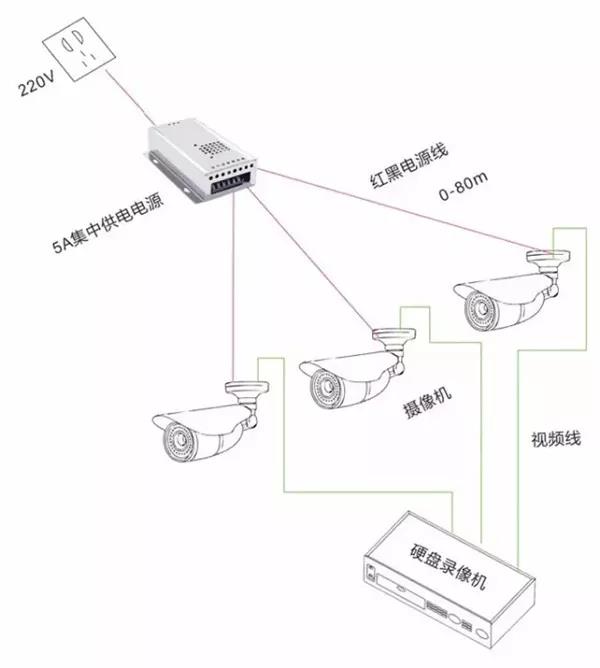

　　集中供電的原理圖：

　　集中供電的作用

　　數據中心的管理對象主要包括基礎設施與IT基礎架構兩大部分，如配電、網絡設備、安保等。

　　集中監控的目的就是要能夠通過管理與技術的應用，對基礎設施與IT基礎架構的運行情況進行監視，實現故障與異常的實時發現與通知;此外還可以通過對監控?cái)?shù)據搜集與整理，為容量管理、事件管理、問題管理、符合性管理提供分析的基礎，最終實現數據中心高可用性的目標。

　　集中供電的優點

　　1、成本較低

　　雖然采取集中供電模式，用到的線纜往往比獨立供電模式下用到的線纜要多，但是得益于集中電源的高性價比，采用集中供電模式的供電系統成本往往為性價比最高的供電系統。

　　2、集中維護簡單

　　采取集中供電模式，線路敷設方便，施工方便，便于管理。

　　3、總體能耗低

　　經實際工程案例證明，集中供電系統的總能耗低于獨立供電系統的總能耗。

　　集中供電的缺點

　　1、 前期配置復雜

　　監控?cái)z像機在啟動瞬間需要很大的啟動電源，而且遠距離的電力輸送會 產生損耗，因此集中供電的功率并非是所有監控?cái)z像機的功率相加。采取集中供電模式，需要工程師對整個監控系統有詳盡了解，以便做出合理方案。

　　(實際上，由于攝像機在啟動瞬間，啟動電流很大，再加上工程上遠距離傳輸?shù)膿p耗，所以，監控?cái)z像機需要的電源，不是簡單地把所有攝像機的額定功率相加。正確的做法是把整個監控系統的攝像機的額定功率相加再乘以1.3倍，這個是攝像機實際需要的功率，然后再加上約30%的損耗;最后再加上30%的余量，作為將來擴容使用。)

　　2、存在出現監控系統癱瘓現象的可能性

　　沒有采用UPS電源的集中供電模式下的供電系統一旦出現問題，將會導致整個監控系統無法正常工作，陷入癱瘓狀態。

　　三、poe供電

　　POE供電主要有以下四種方式：

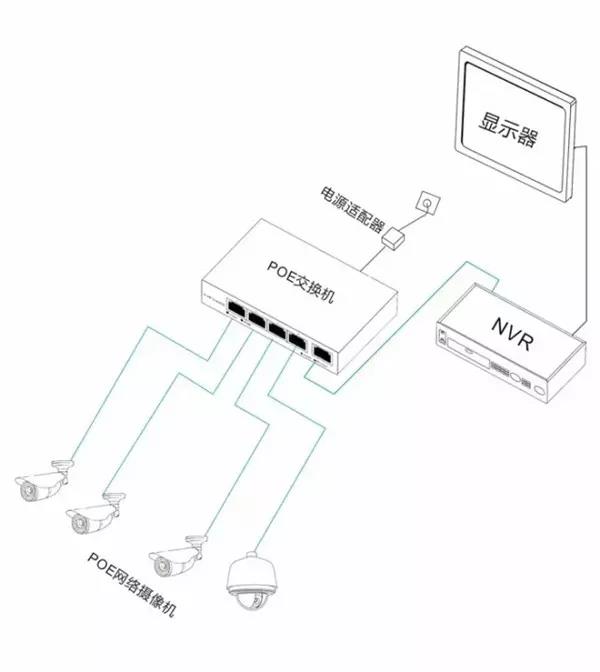

　　1、交換機和終端都支持POE

　　這種方法PoE交換機直接通過網線接到支持PoE供電的無線AP和網絡攝像機上，這種方法最簡單，但也需要注意如下兩點：

　?、俅_定PoE交換機以及無線AP或者網絡攝像機是否是標準的PoE設備

　　②要仔細確認購買的網線的規格，網線質量很關鍵，質量不好的網線會導致AP或者IPC無法受電或者不斷重啟。

　　原理圖如下：

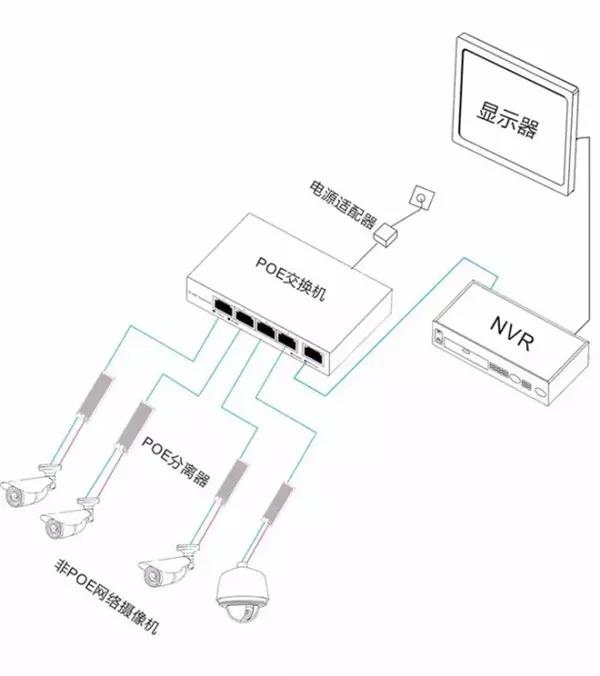

　　2、交換機支持POE，終端不支持POE

　　這種方案PoE交換機出來接PoE分離器，PoE分離器將電源分離成數據信號和電力，有兩根輸出線，一根是電力輸出線，一根是網絡數據信號輸出線即普通網線。電力輸出有5V/9/12V等，可以匹配各種DC輸入的非PoE受電終端，支持IEEE 802.3af/802.3at標準。數據信號輸出線即普通網線直接接到非PoE受電終端的網口即可。

　　原理圖如下：

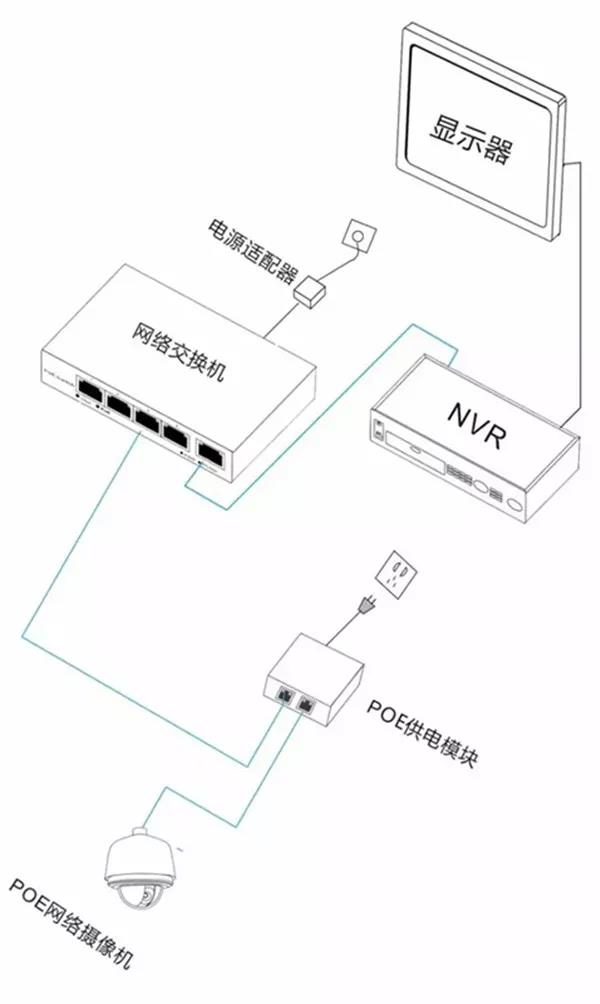

　　3、交換機不支持POE，終端支持POE

　　這種方案交換機出來接PoE供電器，PoE供電器將電力加到網線上之后傳輸給終端。這種方案利于擴展原有的布線網絡，對原有網絡沒有影響。

　　原理圖如下：

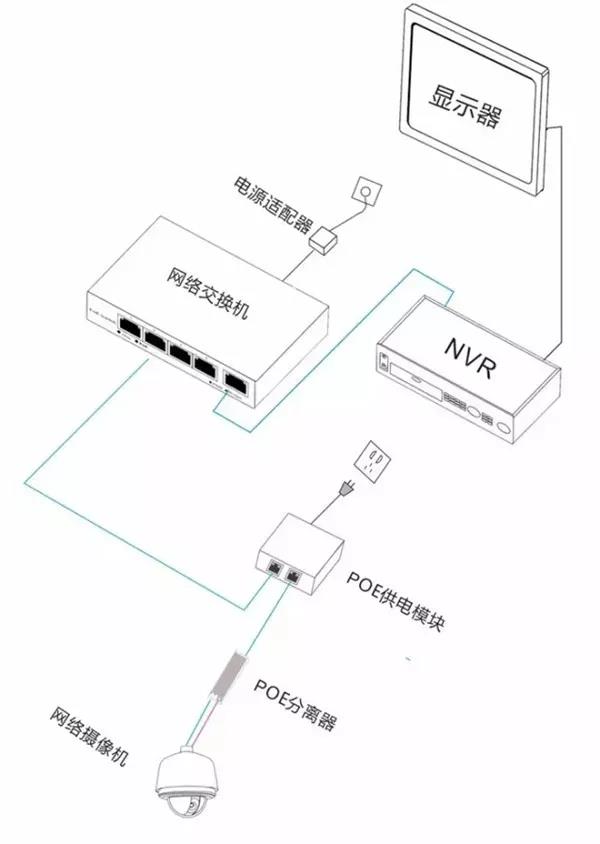

　　4、交換機和終端都不支持POE

　　這種方案交換機出來接PoE供電器，再接PoE分離器，最后傳輸給終端。方案三和方案四適合于傳統網絡的改造，即原來的交換機不支持PoE供電，但是又想利用PoE供電好處的場合。

　　原理圖如下：

　　poe供電器的連接方式

　　那實際應用時，網線應該怎么接呢，很多朋友對POE供電技術有所了解，知道1 2 3 6或者4 5 7 8等供電線序問題，所以怕萬一接錯，導致設備燒毀等嚴重后果。

　　POE供電標準對POE交換機、POE供電模塊(POE供電器)等PSE設備的要求是只要支持1 2 3 6 和4 5 7 8供電線序的其中一種即可，當然最新的802.3at 4pair標準需要兩種都同時支持。而對POE受電設備的要求是必須同時支持兩種供電方式。

　　四、獨立供電與集中供電如何選擇

　　獨立供電與集中供電如何選擇

　　獨立供電與集中供電模式的優缺點大致如上，具體怎么選擇，要視實際安裝環境及客戶要求而定。一般來說，4路以下的監控系統采用獨立供電各為合適。4路到16路的監控系統，若距離相當，建議選擇集中供電模式。16路以上的監控，可以采用多路集中供電結合，前提是必須做好前期配置。

　　舉例

　　如果一個商務樓，有100臺固定槍型網絡攝像機，每臺攝像機的額定功率是4W，我們?cè)撊绾闻渲脭z像機電源呢?根據上面的計算方法，我們計算出，攝像機的額定功率是4W*100臺=400W，攝像機實際使用的功率是400W*1.3=520W?？紤]損耗后，攝像機需要的功率是520W*1.3=676W 加上電源余量，攝像機最終需要配置的電源功率是676W*1.3=878W。

　　總結如下：

　　攝像機需要配置的電源功率=攝像機的額定功率*1.3*1.3*1.3 (注：如果監控距離特別長，需要適當加大電源功率，并且提高電源電壓) 。

　　網絡攝像機電源的配置，最忌諱什么?

　　最忌諱的是：整個監控系統共用一個電源。

　　原因如下：

　　1) 系統維修的時候，經常需要打開、關閉電源。所有的攝像機在打開電源瞬間同時啟動，啟動電流特別大，對電源的沖擊力很大，嚴重的會燒毀電源，

　　2) 所有的攝像機共用一臺電源，當電源發生故障時，整個閉路監控系統陷入癱瘓。

　　尤其是一些重要出入口的圖像無法監視，可能會造成不必要的麻煩。

　　那么正確的做法應該是怎樣呢?如上面例子，一個商務樓有100臺固定攝像機，總共需要約800W的電源，正確的配置應該是選擇4臺、每臺200W的電源。這樣，當某一臺電源發生故障，可以把重要出入口的攝像機接到其它好的電源上，不至于影響整個系統的工作。
