什么是跳線架?
所謂跳線架就是由阻燃的模塊塑料件組成，其上裝有若干齒形條，用于端接線對，用788J1專用工具可將線對按線序依次“沖壓”到跳線架上，完成語音主干線纜以及語音水平線纜的端接，常用的規格有：100對、200對、400對等。
跳線架圖片
為什么要用電話跳線架?
一般用在有程控電話的機房里。電話線接入程控機后從程控機接出來的就是分機號的線。然后把這些線全部卡到跳線架上面去，然后從出線架上出線到你的分機號碼上去，你在配線架上面標上號碼。這樣那部電話有問題了。你檢修的時候查看配線架上面的標號，然后順著線就找到那根線了。很容易。不用跳線架那就折騰死你。線都是亂麻團一樣的。
跳線架的作用
1.可以減少交換機等網絡設備接口的損耗。(例如：網絡管理人員會經常插拔線路、測試線路，這樣長時間的會造成交換機結果的松動，連接不嚴密的情況，這時就需要使用跳線架，將來自工作區的網線使用打線器，安裝到跳線架上，然后，制作一小段網線--俗稱跳線，將跳線架與交換機連接到一起，這樣網絡管理人員在測試時，只需拔掉跳線架一端的RJ-45接口就以。跳線架要比交換機上接口卡要便宜的多)
2. 布線時規整、整潔、漂亮、專業。外貌上，跳線架看起來就像一排排的魚骨頭一樣，也稱為魚骨架。一般是電話連線使用的。跳線架的作用就是為高密度語音數據線纜連接，提供方便快速的端接方式配線方式。跳線架既可以用于墻裝機也可用于立式機柜。跳線架的作用范圍很廣，適用于所有話音通訊系統、多媒體等方面的高速應用。
跳線架一般配合110連接塊才能發揮跳線架的作用。跳線架種類很多，目前市場上提供有腿和無腿的50對和100對兩種選擇;連接塊有4對、5對可供選擇。跳線架的作用也跟跳線架的種類有關，不同種類的跳線架有不同的作用，用戶在綜合布線時要選擇適用的跳線架。
什么是配線架
用于終端用戶線或中繼線，并能對它們進行調配連接的設備。配線架是管理子系統中最重要的組件，是實現垂直干線和水平布線兩個子系統交叉連接的樞紐。配線架通常安裝在機柜或墻上。通過安裝附件，配線架可以全線滿足UTP、STP、同軸電纜、光纖、音視頻的需要。在網絡工程中常用的配線架有雙絞線配線架和光纖配線架。根據使用地點、用途的不同，分為總配線架和中間配線架兩大類。
配線架在工程中的用途
配線架的用途

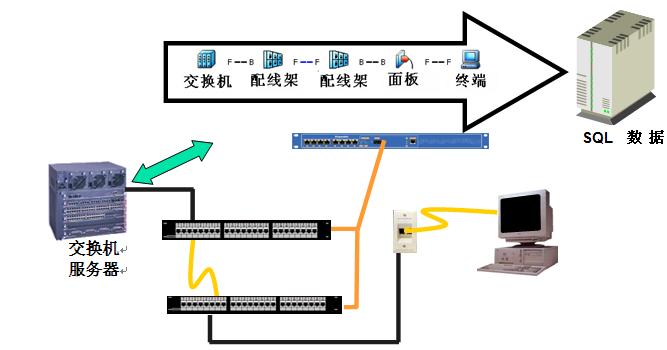

配線架的定位是在局端對前端信息點進行管理的模塊化的設備。前端的信息點線纜(超5類或者6類線)進入設備間后首先進入配線架，將線打在配線架的模塊上，然后用跳線(RJ45接口)連接配線架與交換機。總體來說，配線架是用來管理的設備，比如說如果沒有配線架，前端的信息點直接接入到交換機上，那么如果線纜一旦出現問題，就面臨要重新布線。此外，管理上也比較混亂，多次插拔可能引起交換機端口的損壞。配線架的存在就解決了這個問題，可以通過更換跳線來實現較好的管理。
用法和用量主要是根據總體網絡點的數量或者該樓層(以及相近樓層，這要看系統圖是怎么設計的)的網絡點數量來配置的。不同的建筑，不同系統設計，主設備間的配線架都會不同。如，一棟建筑只有四層，主設備間設置在一層，所有樓層的網絡點均進入該設備間，那么配線架的數量就等于該建筑所有的網絡點/配線架端口數(24口、48口等)，并加上一定得余量;如果，一棟建筑有9層，主設備間設置在4層，那么為了避免線纜超長，就可能每層均設有分設備間，且有交換設備。那么主設備間的配線架就等于4層的網絡點數量/配線架端口數(24口、48口等)。
配線架是管理子系統中最重要的組件，是實現垂直干線和水平布線兩個子系統交叉連接的樞紐。配線架通常安裝在機柜或墻上。通過安裝附件，配線架可以全線滿足UTP、STP、同軸電纜、光纖、音視頻的需要。在網絡工程中常用的配線架有雙絞線配線架和光配線架。
在作用上跳線架和配線架的作用也就大大不同。
配線架作為綜合布線系統的核心產品，起著傳輸信號的靈活轉接、靈活分配以及綜合統一管理的作用。是一種規范，也是為了整潔，看上去不亂，能夠清楚知道什么是什么。是使線路的改動更簡單。
跳線架為高密度語音數據線纜連接，提供方便快速的端接方式配線方式。跳線架既可以用于墻裝機也可用于立式機柜。
